پاور آنالایزر Lutron DW-6095 | تحلیلگر توان تکفاز و سهفاز با هارمونیک
پاور آنالایزر Lutron DW-6095 یک دستگاه حرفهای برای اندازهگیری و تحلیل پارامترهای الکتریکی در سیستمهای تکفاز و سهفاز است. این دستگاه علاوه بر اندازهگیری ولتاژ و جریان، پارامترهایی مانند توان اکتیو KW، توان ظاهری KVA، توان راکتیو KVAR، ضریب توان PF، انرژی KWh/KVAh/KVARh، زاویه فاز و فرکانس را اندازهگیری میکند.
یکی از مهمترین قابلیتهای Lutron DW-6095، تحلیل هارمونیک از مرتبه 1 تا 50، نمایش همزمان شکل موج و هارمونیک، اندازهگیری THD، نمایش مقادیر Peak و بررسی نامتعادلی ولتاژ و جریان است. این دستگاه همچنین امکان ثبت لحظهای دادهها روی کارت حافظه SD و انتقال مستقیم اطلاعات به Excel را فراهم میکند.
ویژگیهای کلیدی پاور آنالایزر Lutron DW-6095
- مناسب برای سیستمهای تکفاز و سهفاز
- پشتیبانی از اتصالهای 1P/2W، 1P/3W، 3P/3W و 3P/4W
- اندازهگیری ولتاژ AC تا 600V
- اندازهگیری جریان با کلمپ تا 1200A با پراب CP-1201
- قابلیت استفاده با برخی پرابهای جریان دیگر و رنجهای بالاتر
- اندازهگیری توان اکتیو، راکتیو و ظاهری
- اندازهگیری ضریب توان PF
- اندازهگیری انرژی KWh، KVAh و KVARh
- اندازهگیری زاویه فاز
- اندازهگیری فرکانس
- تحلیل هارمونیک از مرتبه 1 تا 50
- نمایش همزمان هارمونیک و شکل موج
- نمایش Peak Value شکل موج
- اندازهگیری THD
- نمایش دیاگرام فاز سهفاز
- محاسبه Voltage Unbalance Ratio و Current Unbalance Ratio
- بررسی جریان نامتعادل در خط نول
- تشخیص رویدادهای Transient شامل Dip، Swell و Outage
- امکان تنظیم نسبت CT از 1 تا 600
- امکان تنظیم نسبت PT از 1 تا 1000
- دیتالاگر Real-Time روی کارت SD
- امکان انتقال اطلاعات ثبتشده به Excel
- تنظیم زمان نمونهبرداری دیتالاگر از 2 تا 7200 ثانیه
- نمایشگر LCD ماتریسی 320×240 پیکسل با نور پسزمینه
- رابط RS232 و USB با کابل اختیاری
- استاندارد ایمنی IEC 1010 / CAT III 600V
- دارای ساعت و تقویم داخلی
مشخصات فنی Lutron DW-6095
| مشخصه | مقدار |
|---|---|
| نوع دستگاه | Power Analyzer / 3 Phase Power Analyzer |
| کاربرد | سیستمهای تکفاز و سهفاز |
| اتصالات | 1P/2W، 1P/3W، 3P/3W، 3P/4W |
| محدوده ولتاژ AC | 10 تا 600V AC |
| رزولوشن ولتاژ | 0.1V |
| دقت ولتاژ | ±(0.5% + 0.5V) |
| محدوده جریان با CP-1201 | 20A، 200A، 1200A |
| فرکانس سیستم | 45 تا 65Hz |
| پاسخ فرکانسی کلمپ | 40Hz تا 1kHz |
| هارمونیک | مرتبه 1 تا 50 |
| THD | 0 تا 100% |
| ضریب توان | 0.00 تا 1.00 |
| زاویه فاز | -180° تا +180° |
| دیتالاگر | Real-Time روی SD Card |
| زمان نمونهبرداری | 2 تا 7200 ثانیه |
| کارت حافظه همراه | SD Card، ظرفیت 2GB |
| ارتباط کامپیوتری | RS232 / USB |
| نمایشگر | LCD ماتریسی 320×240 پیکسل |
| استاندارد ایمنی | IEC 1010 / CAT III 600V |
| تغذیه | 8 باتری AA یا آداپتور 9V DC |
| دمای کاری | 0 تا 50°C |
| رطوبت کاری | کمتر از 80% RH |
| ابعاد دستگاه | 225 × 125 × 64mm |
| وزن دستگاه | حدود 948g با باتری |
اندازهگیری ولتاژ AC
Lutron DW-6095 ولتاژ AC را در سیستمهای تکفاز و سهفاز اندازهگیری میکند. محدوده اندازهگیری ولتاژ از 10.0 تا 600.0V AC است و دستگاه قابلیت اندازهگیری ولتاژ فاز به نول و فاز به فاز را دارد.
رزولوشن اندازهگیری ولتاژ 0.1V و دقت اعلامشده برای اندازهگیری AC برابر با ±(0.5% + 0.5V) است. انتخاب رنج ولتاژ نیز بهصورت Auto Range انجام میشود.
اندازهگیری جریان با پراب کلمپی
DW-6095 همراه با سه عدد پراب جریان CP-1201 ارائه میشود که برای اندازهگیری جریان فازهای مختلف سیستم سهفاز کاربرد دارند.
با پراب CP-1201، رنجهای جریان شامل 20A، 200A و 1200A است. همچنین دستگاه میتواند با پرابهای جریان دیگر Lutron مانند CP-200، CP-2000 و CP-3000 نیز مورد استفاده قرار گیرد.
حداکثر دهانه فک پراب CP-1201 حدود 50mm است. برای CP-1201، دقت اندازهگیری جریان در رنجهای مختلف مطابق دیتاشیت تغییر میکند.
اندازهگیری توان اکتیو، راکتیو و ظاهری
DW-6095 امکان بررسی سه نوع اصلی توان الکتریکی را فراهم میکند:
توان اکتیو یا حقیقی – KW
توان واقعی مصرفشده توسط بار بر حسب KW نمایش داده میشود. این پارامتر برای بررسی مصرف واقعی انرژی و تحلیل عملکرد تجهیزات الکتریکی کاربرد دارد.
توان ظاهری – KVA
توان ظاهری بر حسب KVA اندازهگیری میشود و حاصل ترکیب توان اکتیو و راکتیو سیستم است.
توان راکتیو – KVAR
توان راکتیو بر حسب KVAR اندازهگیری شده و برای تحلیل بارهای القایی و خازنی اهمیت دارد.
دقت توان اکتیو و پارامترهای توان با توجه به محدوده اندازهگیری در دیتاشیت مشخص شده است.
اندازهگیری انرژی الکتریکی
این دستگاه علاوه بر توان لحظهای، قابلیت اندازهگیری انرژی را نیز دارد:
- KWh برای انرژی اکتیو
- KVAh برای انرژی ظاهری
- KVARh برای انرژی راکتیو
دقت اندازهگیری انرژی اکتیو و پارامترهای انرژی طبق دیتاشیت در حدود ±(2% + مقدار وابسته به رنج) اعلام شده است.
تحلیل ضریب توان Power Factor
یکی از پارامترهای مهم در تحلیل سیستمهای برق، Power Factor یا PF است.
DW-6095 ضریب توان را در محدوده 0.00 تا 1.00 با رزولوشن 0.01 اندازهگیری میکند و دقت آن طبق دیتاشیت ±0.04 است.
همچنین دستگاه قابلیت محاسبه PF سیستم و PF بلندمدت را نیز دارد.
تحلیل هارمونیک تا مرتبه 50
یکی از مهمترین قابلیتهای DW-6095، Harmonic Analyzer داخلی آن است.
این دستگاه هارمونیکهای ولتاژ و جریان را از مرتبه 1 تا 50 بررسی میکند و امکان نمایش مقدار هارمونیک بهصورت Magnitude و Percentage را فراهم میکند.
برای هارمونیکهای پایینتر، دقت اندازهگیری بهتر است و از مرتبههای بالاتر، مشخصات دقت متفاوت میشود. دیتاشیت برای هارمونیکهای مرتبه 1 تا 20 و 21 تا 30 مشخصات جداگانه ارائه کرده و مرتبه 31 تا 50 را نیز قابل نمایش میداند.
اندازهگیری THD
Total Harmonic Distortion یا THD یکی از مهمترین پارامترها برای بررسی کیفیت توان است.
DW-6095 مقدار THD را در محدوده 0 تا 100% نمایش میدهد. برای THD تا 20%، رزولوشن 0.1% و دقت ±(2% + 5d) اعلام شده و برای مقادیر بالاتر، مشخصات متفاوتی در دیتاشیت درج شده است.
نمایش شکل موج و Peak
DW-6095 علاوه بر مقدار عددی، قابلیت نمایش Waveform را نیز دارد.
یکی از مزایای این ویژگی، امکان مشاهده همزمان شکل موج و اطلاعات هارمونیک است. دستگاه همچنین مقادیر Peak شکل موج را نمایش میدهد و به کاربر اجازه میدهد رفتار سیگنال را فراتر از یک مقدار RMS ساده بررسی کند.
دیاگرام فاز سهفاز
برای سیستمهای سهفاز، DW-6095 امکان نمایش Graphic Phase Diagram را دارد.
این قابلیت به بررسی وضعیت فازها، زاویه فاز و پارامترهای سیستم سهفاز کمک میکند و برای عیبیابی و بررسی سیستمهای توزیع برق کاربرد دارد.
بررسی نامتعادلی ولتاژ و جریان
در سیستمهای سهفاز، نامتعادلی فازها میتواند روی عملکرد تجهیزات اثر بگذارد.
DW-6095 امکان محاسبه و نمایش Voltage Unbalance Ratio (VUR) و Current Unbalance Ratio (AUR) را دارد و همچنین جریان نامتعادل عبوری از خط نول را محاسبه میکند.
تشخیص Dip، Swell و Outage
یکی از قابلیتهای کاربردی DW-6095، امکان Capture Transient Events است.
دستگاه میتواند رویدادهایی مانند:
- Voltage Dip
- Voltage Swell
- Outage
را شناسایی و ثبت کند. آستانه تشخیص این رویدادها نیز قابلیت تنظیم بهصورت درصدی دارد.
دیتالاگر Real-Time با کارت SD
DW-6095 به Real-Time Data Logger مجهز است و دادههای اندازهگیریشده را همراه با اطلاعات زمانی روی کارت SD ذخیره میکند.
زمان نمونهبرداری دیتالاگر از 2 تا 7200 ثانیه قابل تنظیم است و پس از ثبت اطلاعات میتوان کارت SD را در کامپیوتر قرار داد و دادهها را مستقیماً برای تحلیل بیشتر به Excel منتقل کرد.
این قابلیت برای پایش طولانیمدت سیستمهای برق و بررسی تغییرات توان، جریان، ولتاژ و کیفیت توان بسیار کاربردی است.
نسبت CT و PT قابل تنظیم
برای استفاده در سیستمهایی که دارای ترانسفورماتور جریان یا ولتاژ هستند، DW-6095 امکان تنظیم نسبتهای CT و PT را فراهم میکند.
- نسبت CT: از 1 تا 600
- نسبت PT: از 1 تا 1000
این ویژگی امکان استفاده از دستگاه را در سیستمهایی با ساختار اندازهگیری متفاوت فراهم میکند.
فرکانس سیستم
فرکانس سیستم در محدوده 45 تا 65Hz اندازهگیری میشود و رزولوشن آن 0.1Hz است.
فرکانس آزمایشی اعلامشده در دیتاشیت برای مشخصات اصلی دستگاه در محدوده 45 تا 65Hz قرار دارد.
ورودی و خروجی و ارتباط با کامپیوتر
DW-6095 امکان ارتباط با کامپیوتر از طریق تجهیزات جانبی را دارد.
برای این منظور میتوان از:
- کابل USB مدل USB-01
- کابل RS232 مدل UPCB-02
- نرمافزار Data Acquisition
استفاده کرد.
کابلها و نرمافزار ارتباطی بهعنوان تجهیزات اختیاری معرفی شدهاند و نباید آنها را با اقلام استاندارد همراه دستگاه یکسان دانست.

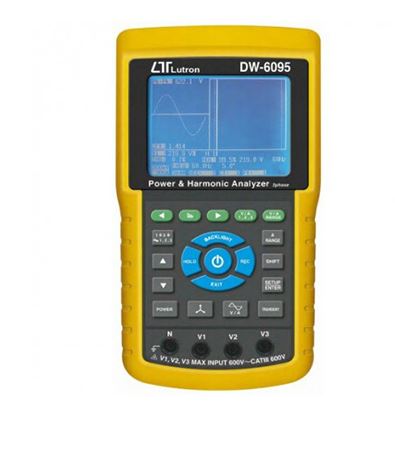

نمایشگر دستگاه
این پاور آنالایزر دارای نمایشگر LCD ماتریسی 320 × 240 پیکسل با اندازه حدود 81.4 × 61mm و نور پسزمینه است.
نمایشگر میتواند اطلاعات متنوعی مانند ولتاژ، جریان، توان، ضریب توان، فرکانس، هارمونیک و شکل موج را نمایش دهد.

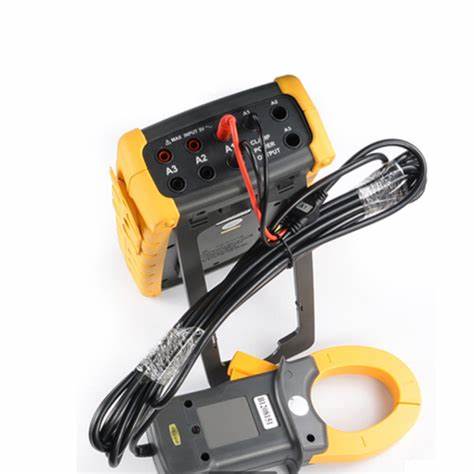

مشخصات پراب جریان CP-1201
سه عدد CP-1201 بهصورت استاندارد همراه DW-6095 ارائه میشوند.
این پراب دارای سه رنج جریان 20A، 200A و 1200A است و برای اتصال به پاور آنالایزر طراحی شده است. طبق مستندات Lutron، CP-1201 بهطور اختصاصی برای پاور آنالایزرهای DW-6093 و DW-6095 معرفی شده است.
در صورت تغییر پراب جریان، Lutron اعلام کرده که برای پرابهای سازگار، فرآیند کالیبراسیون مجدد دستگاه مورد نیاز نیست.
کاربردهای Lutron DW-6095
این پاور آنالایزر در کاربردهای مختلف مهندسی برق و کنترل کیفیت توان قابل استفاده است:
- تحلیل سیستمهای تکفاز
- تحلیل سیستمهای سهفاز
- بررسی کیفیت توان
- تحلیل هارمونیک شبکه
- اندازهگیری THD
- بررسی ضریب توان
- اندازهگیری مصرف انرژی
- بررسی بارهای صنعتی
- عیبیابی تابلوهای برق
- بررسی نامتعادلی فازها
- پایش تجهیزات الکتریکی
- بررسی Dip و Swell و Outage
- آزمایشگاههای برق و الکترونیک
- تعمیر و نگهداری تجهیزات صنعتی
- ثبت طولانیمدت پارامترهای الکتریکی
مزایای پاور آنالایزر Lutron DW-6095
مهمترین مزیت DW-6095 ترکیب چند قابلیت در یک دستگاه است. کاربر میتواند علاوه بر اندازهگیری پارامترهای پایه مانند ولتاژ و جریان، توان، انرژی، PF، زاویه فاز و فرکانس را نیز بررسی کند.
از طرف دیگر، وجود تحلیل هارمونیک تا مرتبه 50، THD، نمایش شکل موج، ثبت Transient و دیتالاگر SD باعث میشود دستگاه برای بررسی کیفیت توان فراتر از یک پاورمتر معمولی مورد استفاده قرار گیرد.
مشخصات فیزیکی و عمومی
| مشخصه | مقدار |
|---|---|
| ابعاد دستگاه | 225 × 125 × 64mm |
| وزن دستگاه | حدود 948g با باتری |
| ابعاد پراب | 210 × 64 × 33mm |
| وزن هر مجموعه پراب | حدود 467g با کابل |
| حداکثر دهانه کلمپ | حدود 50mm |
| نمایشگر | 81.4 × 61mm، Dot Matrix |
| رزولوشن نمایشگر | 320 × 240 پیکسل |
| دمای کاری | 0 تا 50°C |
| رطوبت کاری | کمتر از 80% RH |
| امپدانس ورودی ACV | 10MΩ |
| استاندارد ایمنی | IEC 1010، CAT III 600V |
منبع تغذیه
دستگاه با 8 عدد باتری AA تغذیه میشود و امکان استفاده از آداپتور 9V DC نیز وجود دارد.
مصرف جریان بخش اصلی دستگاه حدود 500mA DC و مصرف کلمپ طبق دیتاشیت حدود 34mA DC اعلام شده است.
اقلام همراه

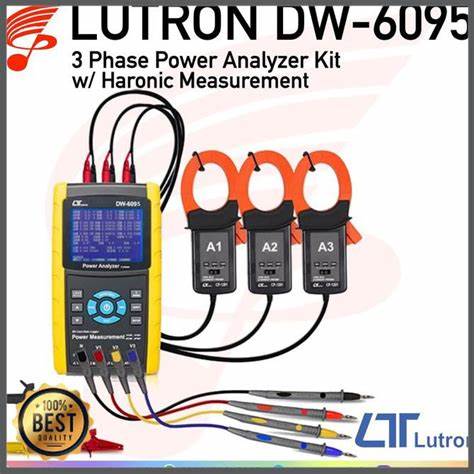

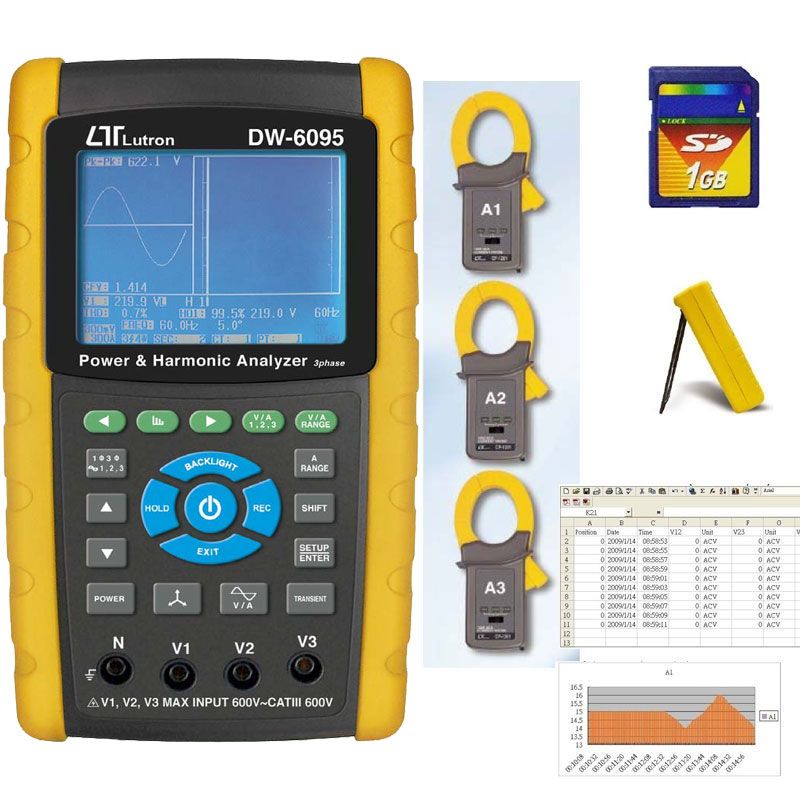

طبق دیتاشیت رسمی، پکیج استاندارد DW-6095 شامل موارد زیر است:
- دستگاه Lutron DW-6095
- سه عدد پراب کلمپی CP-1201
- چهار عدد کابل تست
- چهار عدد گیره سوسماری
- آداپتور AC به DC 9V
- کارت حافظه SD با ظرفیت 2GB
- کیف حمل
- دفترچه راهنما
لوازم جانبی اختیاری
برخی تجهیزات جانبی قابل استفاده با DW-6095 عبارتاند از:
- پراب جریان CP-1201
- پراب جریان CP-200
- پراب جریان CP-2000
- پراب جریان انعطافپذیر CP-3000
- کابل USB-01
- کابل RS232 مدل UPCB-02
- نرمافزار Data Acquisition مدل SW-U811
همچنین امکان سفارش دستگاه بدون پرابهای جریان و استفاده از پراب سازگار مورد نظر کاربر نیز در مستندات Lutron ذکر شده است.
سوالات متداول
پاور آنالایزر Lutron DW-6095 تکفاز است یا سهفاز؟
هر دو. این دستگاه از سیستمهای 1P/2W، 1P/3W، 3P/3W و 3P/4W پشتیبانی میکند.
DW-6095 تا چه ولتاژی را اندازهگیری میکند؟
محدوده اندازهگیری ولتاژ AC دستگاه 10 تا 600V است.
حداکثر جریان قابل اندازهگیری با DW-6095 چقدر است؟
با پراب استاندارد CP-1201، رنج جریان تا 1200A است. دستگاه با برخی پرابهای دیگر Lutron نیز سازگار است.
آیا DW-6095 هارمونیک را اندازهگیری میکند؟
بله. این مدل هارمونیکهای ولتاژ و جریان را تا مرتبه 50 نمایش و تحلیل میکند.
آیا DW-6095 قابلیت اندازهگیری THD دارد؟
بله. دستگاه دارای قابلیت Total Harmonic Distortion (THD) است و THD را تا محدوده 100% نمایش میدهد.
آیا اطلاعات اندازهگیری روی کارت حافظه ذخیره میشود؟
بله. DW-6095 دارای دیتالاگر Real-Time با SD Card است و دادهها همراه اطلاعات زمانی ذخیره میشوند.
آیا میتوان اطلاعات را به Excel منتقل کرد؟
بله. طبق مستندات Lutron، اطلاعات ثبتشده روی SD Card را میتوان به کامپیوتر منتقل و مستقیماً در Excel استفاده کرد.
آیا DW-6095 شکل موج را نمایش میدهد؟
بله. دستگاه قابلیت نمایش Waveform و Peak Value را دارد و امکان نمایش همزمان اطلاعات هارمونیک و شکل موج نیز فراهم شده است.
آیا این دستگاه ضریب توان را اندازهگیری میکند؟
بله. ضریب توان در محدوده 0.00 تا 1.00 با رزولوشن 0.01 اندازهگیری میشود.
آیا DW-6095 برای بررسی کیفیت برق مناسب است؟
از نظر قابلیتهای اندازهگیری، این دستگاه برای بررسی پارامترهایی مانند هارمونیک، THD، شکل موج، PF، نامتعادلی، Dip، Swell و Outage طراحی شده است. کاربرد نهایی آن باید متناسب با سطح دقت موردنیاز و شرایط سیستم انتخاب شود.
جمعبندی
Lutron DW-6095 یک پاور آنالایزر چندمنظوره برای سیستمهای تکفاز و سهفاز است که علاوه بر اندازهگیری ولتاژ، جریان، توان و انرژی، قابلیتهای پیشرفتهای مانند تحلیل هارمونیک تا مرتبه 50، THD، نمایش شکل موج، تحلیل فاز، بررسی نامتعادلی، ثبت Transient و دیتالاگر SD را ارائه میکند.
وجود سه پراب جریان CP-1201، پشتیبانی از چند نوع اتصال تکفاز و سهفاز و امکان انتقال داده به کامپیوتر، این دستگاه را برای تحلیل کیفیت توان، عیبیابی سیستمهای الکتریکی، تعمیر و نگهداری صنعتی، آزمایشگاههای برق و پایش طولانیمدت پارامترهای شبکه مناسب میکند.
