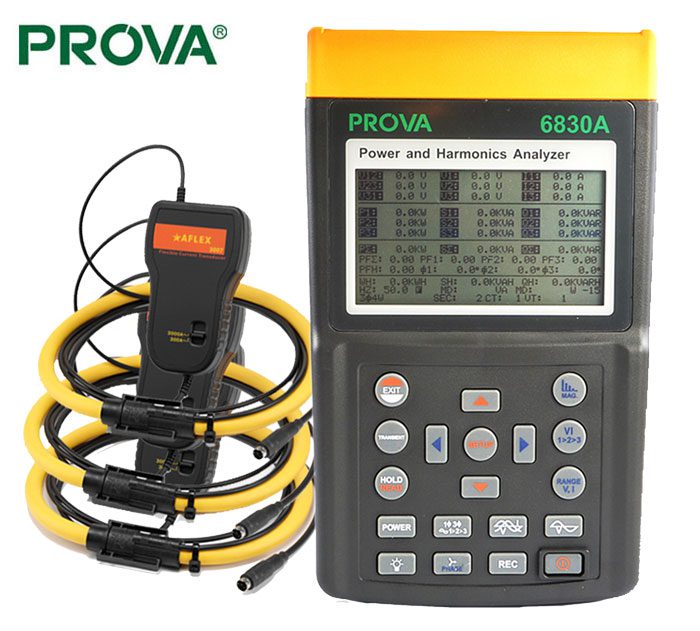

پاورآنالایزر تک و سه فاز هارمونیک، هارمونیک آنالایزر PROVA6830A
پاورآنالایزر تک و سه فاز هارمونیک مدل PROVA 6830A یک پاور آنالایزر (Power Analyzer) پیشرفته تک فاز و سه فاز با قابلیت اندازهگیری هارمونیکها است که برای آنالیز کیفیت توان (Power Quality) در سیستمهای الکتریکی و صنعتی طراحی شده است. این دستگاه برای مهندسان برق، تکنسینهای تعمیرات و متخصصان کنترل انرژی بسیار کاربردی است.
مشخصات فنی اصلی پاورآنالایزر تک و سه فاز هارمونیک PROVA 6830A:
1. قابلیتهای کلی:
نوع اندازهگیری: تک فاز (1-Phase) و سه فاز (3-Phase)
ولتاژ ورودی:
محدوده ولتاژ: تا 1000V (AC/DC)
دقت ولتاژ: ±(0.1% + 0.1V)
جریان ورودی:
محدوده جریان: تا 20A (مستقیم) یا بیشتر با استفاده از CT (ترانسفورماتور جریان)
دقت جریان: ±(0.1% + 0.1A)
فرکانس کاری: 40Hz تا 1kHz
2. آنالیز هارمونیک (Harmonic Analysis):
تعداد هارمونیکهای قابل اندازهگیری: تا 50امین هارمونیک (طبق استاندارد IEC 61000-4-7)
THD (Total Harmonic Distortion):
THD-V (هارمونیک ولتاژ)
THD-I (هارمونیک جریان)
نمایش طیف هارمونیکها (FFT Spectrum)
3. پارامترهای قابل اندازهگیری:
توان اکتیو (P)، راکتیو (Q)، ظاهری (S)
ضریب توان (PF, Power Factor)
انرژی مصرفی (kWh, kVARh)
عدم تعادل ولتاژ و جریان (Unbalance)
فلیکر (Flicker) و تغییرات فرکانس
4. نمایشگر و رابط کاربری:
صفحه نمایش: رنگی LCD با قابلیت نمایش چند پارامتر به صورت همزمان
نرمافزار تحلیل دادهها: امکان اتصال به کامپیوتر (از طریق USB یا بلوتوث) و ذخیرهسازی گزارشها
5. سایر ویژگیها:
حافظه داخلی برای ذخیرهسازی دادهها
قابلیت ثبت روند تغییرات (Trend Logging)
امکان اتصال سنسورهای خارجی (حرارت، ارتعاش و…)
کاربردهای اصلی پاورآنالایزر تک و سه فاز هارمونیک PROVA 6830A:
آنالیز کیفیت توان (Power Quality Analysis) در صنعت و ساختمانها
عیبیابی مشکلات هارمونیکی در سیستمهای الکتریکی
اندازهگیری مصرف انرژی و بهینهسازی آن
بررسی عملکرد اینورترها، UPS و ژنراتورها
مطالعه تأثیر بارهای غیرخطی (مانند درایوهای فرکانس متغیر VFD)
مزایای دستگاه پاورآنالایزر تک و سه فاز هارمونیک:
✅ دقت بالا در اندازهگیری پارامترهای الکتریکی
✅ پشتیبانی از هارمونیکهای تا مرتبه 50
✅ قابلیت اندازهگیری همزمان چند پارامتر
✅ مناسب برای استفاده در محیطهای صنعتی
معایب احتمالی پاورآنالایزر تک و سه فاز هارمونیک:
❌ گرانتر از برخی مدلهای سادهتر پاور آنالایزر
❌ نیاز به آموزش برای استفاده از تمام قابلیتهای پیشرفته
مقایسه پاورآنالایزر تک و سه فاز هارمونیک با مدلهای مشابه (مانند Fluke 435 یا Hioki PW3390):
| ویژگی | PROVA 6830A | Fluke 435 Series II | Hioki PW3390 |
|---|---|---|---|
| تعداد فاز | تک فاز + سه فاز | سه فاز | سه فاز |
| هارمونیکها | تا 50امین هارمونیک | تا 50امین هارمونیک | تا 100امین هارمونیک |
| دقت ولتاژ | ±0.1% | ±0.1% | ±0.05% |
| رابط کاربری | نمایشگر رنگی + نرمافزار | نمایشگر رنگی + گزارشگیری | نمایشگر لمسی + تحلیل پیشرفته |
| قیمت | متوسط | بالا | بسیار بالا |

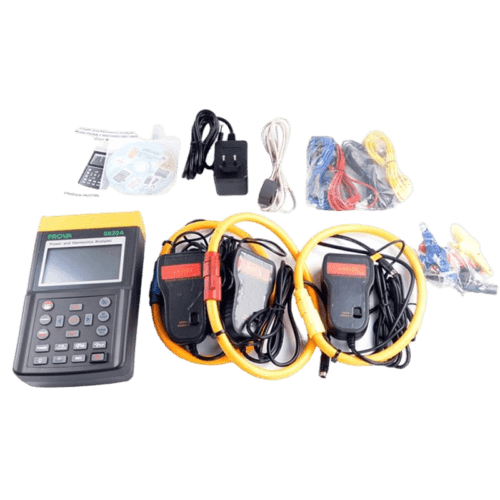

پاورآنالایزر تک و سه فاز هارمونیک، هارمونیک آنالایزر PROVA6830A بهمراه کلمپ های 6802 قابلیت اندازه گیری جریان تا 1000A را دارد. محدوده اندازه گیری توان اکتیو 999W/9.999KW/99.99KW/999.9KW/9999KW است.
هارمونیک آنالایزر Prova 6830 میتواند ولتاژ AC در محدوده 20-500V (ولتاژ فاز تا نول) و 20-600V (ولتاژ فاز به فاز) و True RMS اندازه گیری نماید.
نمایشگر پاورمتر سه فاز Prova6830 قابلیت نمایش همزمان 35 پارامتر در یک صفحه( سه فاز 4 وایره)، نمایش شکل موج جریان و ولتاژ، نمایش دیاگرام فازور ، نمایش ساعت و تقویم برای ثبت اطلاعات و نمایش همزمان 50 هارمونیک بهمراه شکل موج اصلی را دارد.
از دیگر پارامترهای قابل اندازه گیری توسط پاورآنالایزر هارمونیک مدل Prova6830+6801 اندازه گیری انواع توان ( اکتیو، راکتیو، ظاهری)، انرژی (WH، KWH، KVARH و PFH)، هارمونیک های ولتاژ و جریان AC، ضریب توان یا PF، زاویه فاز (Φ) و فرکانس میباشد.
از مهمترین ویژگی های کلمپ آنالیزور شبکه سه فاز Prova 6830 داشتن دیتالاگر برای ثبت اطلاعات و انتقال آن به PC، توسط کابل usb میباشد. با استفاده از کلمپ های 1000A مدل 6802 میتوان جریان کابل به ضخامت ماکزیمم 50mm را اندازه گیری نمود.
بهمراه کلمپ های 6802 قابلیت اندازه گیری جریان تا 1000A را دارد. محدوده اندازه گیری توان اکتیو 999W/9.999KW/99.99KW/999.9KW/9999KW است. هارمونیک آنالایزر Prova 6830 میتواند ولتاژ AC در محدوده 20-500V (ولتاژ فاز تا نول) و 20-600V (ولتاژ فاز به فاز) و True RMS اندازه گیری نماید.
نمایشگر پاورمتر سه فاز Prova6830 قابلیت نمایش همزمان 35 پارامتر در یک صفحه( سه فاز 4 وایره)، نمایش شکل موج جریان و ولتاژ، نمایش دیاگرام فازور ، نمایش ساعت و تقویم برای ثبت اطلاعات و نمایش همزمان 50 هارمونیک بهمراه شکل موج اصلی را دارد.
از دیگر پارامترهای قابل اندازه گیری توسط پاورآنالایزر هارمونیک مدل Prova6830+6801 اندازه گیری انواع توان ( اکتیو، راکتیو، ظاهری)، انرژی (WH، KWH، KVARH و PFH)، هارمونیک های ولتاژ و جریان AC، ضریب توان یا PF، زاویه فاز (Φ) و فرکانس میباشد.
از مهمترین ویژگی های کلمپ آنالیزور شبکه سه فاز Prova 6830 داشتن دیتالاگر برای ثبت اطلاعات و انتقال آن به PC، توسط کابل usb میباشد. با استفاده از کلمپ های 1000A مدل 6802 میتوان جریان کابل به ضخامت ماکزیمم 50mm را اندازه گیری نمود.
