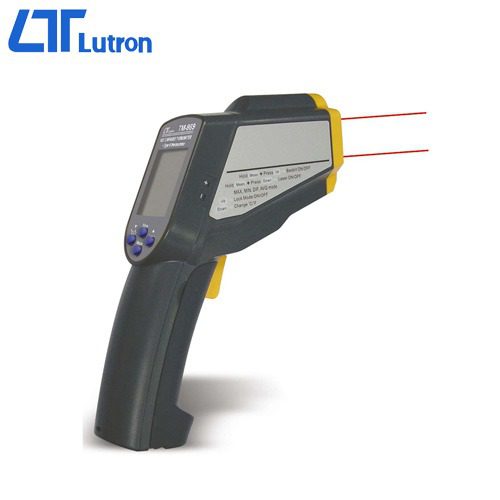

دماسنج مادون قرمز TM-969 لوترون
دماسنج مادون قرمز Lutron TM-969 | ترمومتر لیزری تا 1000°C با Type K
دماسنج مادون قرمز Lutron TM-969 یک ترمومتر دیجیتال حرفه‌ای و غیرتماسی است که برای اندازه‌گیری دمای سطوح بدون نیاز به تماس مستقیم با جسم طراحی شده است. این مدل با محدوده اندازه‌گیری مادون قرمز تا 1000°C، دو لیزر برای هدف‌گیری دقیق، نسبت فاصله به نقطه حدود 50:1 و قابلیت تنظیم ضریب تابش، برای اندازه‌گیری دمای تجهیزات و سطوح داغ در محیط‌های صنعتی، تعمیراتی و آزمایشگاهی مناسب است.
یکی از مزیت‌های مهم TM-969، وجود ورودی ترموکوپل Type K است که امکان اندازه‌گیری تماسی دما را تا 1400°C فراهم می‌کند. بنابراین دستگاه علاوه بر عملکرد دماسنج مادون قرمز، می‌تواند به عنوان یک ترمومتر Type K نیز مورد استفاده قرار گیرد.
ویژگی‌های مهم Lutron TM-969
- دماسنج مادون قرمز غیرتماسی
- محدوده اندازه‌گیری IR از -60 تا 1000°C
- قابلیت اندازه‌گیری با ترموکوپل Type K از -64 تا 1400°C
- مجهز به دو لیزر برای هدف‌گیری بهتر
- نسبت فاصله به نقطه D حدود 50:1
- تنظیم ضریب تابش از 0.10 تا 1.00
- ضریب تابش پیش‌فرض 0.95
- رزولوشن 0.1°C در دماهای کمتر از 1000°C
- قابلیت نمایش دما بر حسب °C و °F
- نمایش Maximum، Minimum، Average و Differential
- حالت Lock برای اندازه‌گیری پیوسته
- حافظه آخرین اندازه‌گیری
- آلارم صوتی High/Low Temperature
- نور پس‌زمینه LCD
- امکان روشن و خاموش کردن لیزر و Backlight
- زمان نمونه‌برداری حدود 0.7 ثانیه
- تغذیه با 2 عدد باتری AAA
- دارای کیف حمل سخت
مشخصات فنی دماسنج Lutron TM-969
| مشخصه | مقدار |
|---|---|
| مدل | Lutron TM-969 |
| نوع دستگاه | Infrared Thermometer |
| اندازه‌گیری غیرتماسی | دارد |
| محدوده اندازه‌گیری IR | -60 تا 1000°C |
| محدوده IR بر حسب فارنهایت | -76 تا 1832°F |
| محدوده Type K | -64 تا 1400°C |
| محدوده Type K بر حسب فارنهایت | -83.2 تا 2552°F |
| رزولوشن | 0.1°C تا زیر 1000°C |
| رزولوشن در 1000°C و بالاتر | 1°C |
| دقت IR | ±1°C در شرایط مرجع |
| دقت IR در محدوده عمومی | ±2% مقدار خوانده‌شده یا ±2°C، هرکدام بیشتر باشد |
| دقت Type K | ±1% مقدار خوانده‌شده یا ±1°C، هرکدام بیشتر باشد |
| نسبت فاصله به نقطه | حدود 50:1 |
| نوع لیزر | دو لیزر قرمز Class 2 |
| طول موج لیزر | حدود 645 nm |
| توان لیزر | کمتر از 1 mW |
| محدوده طول موج IR | 8 تا 14 µm |
| تنظیم Emissivity | 0.10 تا 1.00 |
| گام تنظیم Emissivity | 0.01 |
| Emissivity پیش‌فرض | 0.95 |
| زمان نمونه‌برداری | حدود 0.7 ثانیه |
| واحد دما | °C / °F |
| نمایشگر | LCD، ابعاد 31 × 43 mm |
| Backlight | دارد |
| حافظه آخرین اندازه‌گیری | دارد |
| Max / Min | دارد |
| Average | دارد |
| Differential | دارد |
| Lock Mode | دارد |
| آلارم دمای بالا/پایین | دارد |
| Auto Power Off | دارد |
| تغذیه | 2 × AAA / UM-4 |
| دمای کاری | 0 تا 50°C |
| رطوبت کاری | کمتر از 80%RH |
| وزن | حدود 386 گرم |
| ابعاد | 203 × 197 × 47 mm |
مشخصات فوق بر اساس دیتاشیت Lutron TM-969 تنظیم شده است.
اندازه‌گیری دما بدون تماس با سطح
مهم‌ترین قابلیت Lutron TM-969، اندازه‌گیری دما به روش مادون قرمز است. در این روش دستگاه بدون تماس مستقیم با سطح، انرژی مادون قرمز منتشرشده از جسم را دریافت کرده و دمای آن را محاسبه می‌کند.
این روش برای اندازه‌گیری سطوحی که:
- بسیار داغ هستند،
- دسترسی مستقیم به آنها دشوار است،
- در حال حرکت هستند،
- یا تماس با آنها ممکن است خطرناک باشد،
کاربرد زیادی دارد.
اندازه‌گیری دما تا 1000 درجه سانتیگراد
TM-969 در حالت مادون قرمز می‌تواند دمای اجسام را از -60 تا 1000°C اندازه‌گیری کند.
در دماهای پایین‌تر از 1000°C، رزولوشن دستگاه 0.1°C است و در محدوده 1000°C و بالاتر رزولوشن به 1°C می‌رسد.
دقت IR طبق دیتاشیت سازنده به شرایط دمای جسم و دمای محیط وابسته است. در شرایط مرجع، دقت ±1°C و در شرایط عمومی‌تر، ±2% مقدار خوانده‌شده یا ±2°C، هرکدام بیشتر باشد اعلام شده است.
ترمومتر Type K تا 1400°C
یکی از تفاوت‌های مهم TM-969 با بسیاری از ترمومترهای مادون قرمز، پشتیبانی از ترموکوپل Type K است.
در حالت Type K، دستگاه محدوده اندازه‌گیری -64 تا 1400°C را پوشش میدهد.
این قابلیت برای مواقعی مفید است که اندازه‌گیری مستقیم و تماسی دما مورد نیاز باشد یا شرایط سطح جسم برای اندازه‌گیری مادون قرمز مناسب نباشد.
دقت Type K طبق مشخصات سازنده ±1% مقدار خوانده‌شده یا ±1°C، هرکدام بیشتر باشد است.
دو لیزر برای هدف‌گیری دقیق‌تر
TM-969 به Dual Laser Target Guide مجهز شده است.
دو لیزر قرمز به کاربر کمک می‌کنند محدوده مورد اندازه‌گیری را بهتر هدف‌گیری کند. طول موج لیزر حدود 645nm و توان آن کمتر از 1mW است.
استفاده از دو لیزر در فواصل مختلف به تشخیص بهتر ناحیه اندازه‌گیری کمک می‌کند.
نسبت فاصله به نقطه 50:1
یکی از مشخصات مهم در دماسنج‌های مادون قرمز، نسبت Distance to Spot یا D است.
Lutron برای TM-969 مقدار حدود 50:1 را اعلام کرده است. یعنی در شرایط مناسب، امکان اندازه‌گیری نقاط کوچک‌تر از فاصله بیشتری نسبت به مدل‌هایی با نسبت پایین‌تر وجود دارد.
البته برای رسیدن به دقت مطلوب، جسم مورد اندازه‌گیری باید سطح کافی برای پوشش کامل Spot اندازه‌گیری داشته باشد.
تنظیم ضریب تابش یا Emissivity
ضریب تابش سطح روی نتیجه اندازه‌گیری مادون قرمز تأثیر مستقیم دارد. TM-969 امکان تنظیم Emissivity از 0.10 تا 1.00 را با گام 0.01 فراهم می‌کند.
مقدار پیش‌فرض دستگاه 0.95 است.
این قابلیت باعث میشود کاربر بتواند تنظیم دستگاه را با جنس و ویژگی سطح مورد اندازه‌گیری هماهنگ کند.
حالت‌های اندازه‌گیری و نمایش
TM-969 علاوه بر نمایش دمای لحظه‌ای، قابلیت‌های مختلفی برای تحلیل اندازه‌گیری دارد:
Maximum
بیشترین دمای ثبت‌شده را نمایش میدهد.
Minimum
کمترین دمای ثبت‌شده را نشان میدهد.
Average
میانگین مقادیر اندازه‌گیری‌شده را در اختیار کاربر قرار میدهد.
Differential
امکان مشاهده اختلاف دما را فراهم می‌کند.
Lock Mode
برای اندازه‌گیری پیوسته، دستگاه را در حالت Lock قرار میدهد تا بدون نگه داشتن مداوم ماشه، اندازه‌گیری ادامه پیدا کند.
Last Measurement Memory
آخرین مقدار اندازه‌گیری‌شده در حافظه دستگاه قابل بازیابی است.
آلارم دمای بالا و پایین
TM-969 دارای قابلیت High/Low Temperature Audio Alarm است.
این ویژگی برای کاربردهایی مناسب است که عبور دما از یک حد مشخص اهمیت دارد و کاربر نیاز دارد دستگاه در صورت رسیدن دما به محدوده تعیین‌شده هشدار صوتی ایجاد کند.
سرعت اندازه‌گیری
زمان نمونه‌برداری TM-969 حدود 0.7 ثانیه است. این سرعت برای اندازه‌گیری‌های متوالی و بررسی سریع تغییرات دما مناسب است.
نمایش دما بر حسب °C و °F
کاربر می‌تواند واحد دما را بین درجه سانتیگراد و درجه فارنهایت انتخاب کند.
این قابلیت استفاده از دستگاه را در محیط‌هایی که استاندارد نمایش دما متفاوت است، آسان‌تر می‌کند.
کاربردهای دماسنج مادون قرمز Lutron TM-969
تعمیر و نگهداری تجهیزات صنعتی
برای بررسی دمای سطوح تجهیزات، قطعات و بخش‌هایی که دسترسی مستقیم به آنها دشوار است.
تجهیزات مکانیکی
برای بررسی دمای بخشهای مختلف تجهیزات مکانیکی و شناسایی نقاطی که دمای غیرعادی دارند.
موتور و تجهیزات حرارتی
اندازه‌گیری غیرتماسی دمای بخشهای داغ موتور، تجهیزات صنعتی و سیستم‌های حرارتی.
برق و الکترونیک
برای بررسی دمای سطح قطعات، اتصالات و تجهیزات در فرآیند عیب‌یابی.
آزمایشگاه و تحقیق و توسعه
در آزمایشگاه‌هایی که نیاز به اندازه‌گیری سریع و غیرتماسی دما وجود دارد.
کوره و سطوح داغ
محدوده IR تا 1000°C امکان اندازه‌گیری بسیاری از سطوح داغ صنعتی را فراهم می‌کند؛ البته برای دماها و شرایط خاص باید محدودیت‌های روش مادون قرمز و مشخصات سطح موردنظر در نظر گرفته شود.
کنترل کیفیت
برای بررسی سریع دمای محصولات، قطعات و سطوح در فرآیندهای تولید و کنترل کیفیت.
مزایای Lutron TM-969
- اندازه‌گیری غیرتماسی دما
- رنج IR تا 1000°C
- اندازه‌گیری Type K تا 1400°C
- Dual Laser
- نسبت D حدود 50:1
- تنظیم Emissivity
- اندازه‌گیری Min/Max/Average
- قابلیت Differential
- Lock Mode
- حافظه آخرین اندازه‌گیری
- آلارم دمای بالا و پایین
- LCD با Backlight
- اندازه‌گیری سریع حدود 0.7 ثانیه
- تغذیه با دو باتری AAA
- کیف حمل سخت
چه زمانی از IR و چه زمانی از Type K استفاده کنیم؟
یکی از مزیت‌های TM-969 این است که دو روش اندازه‌گیری را در اختیار کاربر قرار میدهد.
حالت مادون قرمز برای اندازه‌گیری سریع و بدون تماس مناسب است؛ به‌خصوص زمانی که سطح جسم داغ، متحرک یا دور از دسترس باشد.
Type K زمانی کاربرد دارد که تماس مستقیم سنسور با جسم امکان‌پذیر است و کاربر به اندازه‌گیری تماسی نیاز دارد.
در اندازه‌گیری مادون قرمز، جنس سطح، ضریب تابش، فاصله و اندازه نقطه اندازه‌گیری روی نتیجه تأثیر دارند؛ بنابراین تنظیم صحیح Emissivity و رعایت نسبت فاصله به نقطه اهمیت زیادی دارد.
مشخصات فیزیکی
بدنه TM-969 حدود 203 × 197 × 47 میلی‌متر است و وزن آن حدود 386 گرم اعلام شده است.
نمایشگر LCD دستگاه ابعادی حدود 31 × 43 میلی‌متر دارد و به نور پس‌زمینه مجهز است.
تغذیه و مصرف انرژی
دستگاه با 2 عدد باتری AAA / UM-4 تغذیه میشود.
مصرف جریان دستگاه در حالت عادی حدود 1.5mA و در صورت روشن بودن Target Light حدود 29.5mA اعلام شده است.
قابلیت Auto Power Off نیز برای کاهش مصرف باتری در نظر گرفته شده است.
اقلام همراه
طبق دیتاشیت سازنده، اقلام استاندارد همراه دستگاه شامل:
- دماسنج Lutron TM-969
- دفترچه راهنما
- کیف حمل سخت
- 2 عدد باتری AAA
است.
نکات مهم برای اندازه‌گیری دقیق
- قبل از اندازه‌گیری، Emissivity را متناسب با سطح موردنظر تنظیم کنید.
- از اندازه‌گیری سطحی که Spot آن کوچک‌تر از محدوده موردنیاز است خودداری کنید.
- فاصله دستگاه تا جسم را با توجه به نسبت D در نظر بگیرید.
- بخار، گردوغبار، دود و موانع موجود بین دستگاه و سطح می‌توانند روی اندازه‌گیری IR تأثیر بگذارند.
- برای سطوح براق و فلزی، تنظیم صحیح Emissivity اهمیت بیشتری دارد.
- برای اندازه‌گیری‌های دقیق‌تر یا سطوحی که شرایط مناسبی برای IR ندارند، از ترموکوپل Type K استفاده کنید.
- هنگام اندازه‌گیری دماهای بالا، محدودیت‌های ایمنی محیط و فاصله مناسب را رعایت کنید.
سوالات متداول
دماسنج Lutron TM-969 تا چند درجه را اندازه‌گیری می‌کند؟
در حالت مادون قرمز، محدوده اندازه‌گیری -60 تا 1000°C است. در حالت ترموکوپل Type K، محدوده به -64 تا 1400°C می‌رسد.
آیا TM-969 فقط دماسنج لیزری است؟
خیر. علاوه بر اندازه‌گیری مادون قرمز، از ترموکوپل Type K نیز پشتیبانی می‌کند.
دماسنج TM-969 چند لیزر دارد؟
این مدل دارای دو لیزر قرمز برای هدف‌گیری بهتر است.
نسبت فاصله به نقطه TM-969 چقدر است؟
نسبت Distance/Spot یا D در این مدل حدود 50:1 است.
آیا Emissivity در TM-969 قابل تنظیم است؟
بله. ضریب تابش از 0.10 تا 1.00 با گام 0.01 قابل تنظیم است.
آیا دستگاه Max و Min دارد؟
بله. TM-969 قابلیت نمایش Maximum، Minimum، Average و Differential را دارد.
رزولوشن دستگاه چقدر است؟
رزولوشن در دماهای کمتر از 1000°C برابر 0.1°C و در 1000°C و بالاتر برابر 1°C است.
آیا TM-969 برای اندازه‌گیری دمای اجسام داغ مناسب است؟
بله، حالت مادون قرمز آن برای اندازه‌گیری غیرتماسی تا 1000°C طراحی شده است. برای شرایط خاص و سطوح مختلف باید Emissivity، فاصله و اندازه Spot را نیز در نظر گرفت.
آیا ترموکوپل Type K همراه دستگاه است؟
دیتاشیت استاندارد دستگاه، دفترچه، کیف حمل و دو باتری AAA را به عنوان اقلام استاندارد همراه ذکر می‌کند و ترموکوپل Type K را به عنوان ورودی/روش اندازه‌گیری دستگاه معرفی می‌کند. بنابراین وجود خود پراب Type K در بسته‌بندی فروش باید بر اساس پکیج تأمین‌کننده بررسی شود.
جمع‌بندی
دماسنج مادون قرمز Lutron TM-969 یک ترمومتر حرفه‌ای با قابلیت اندازه‌گیری غیرتماسی تا 1000°C و اندازه‌گیری تماسی با Type K تا 1400°C است. وجود دو لیزر، نسبت فاصله به نقطه حدود 50:1، تنظیم Emissivity از 0.10 تا 1.00، حالت‌های Max/Min/Average/Differential و آلارم دمای بالا و پایین، این مدل را برای طیف متنوعی از کاربردهای صنعتی، تعمیراتی، آزمایشگاهی و کنترل کیفیت مناسب می‌کند.
