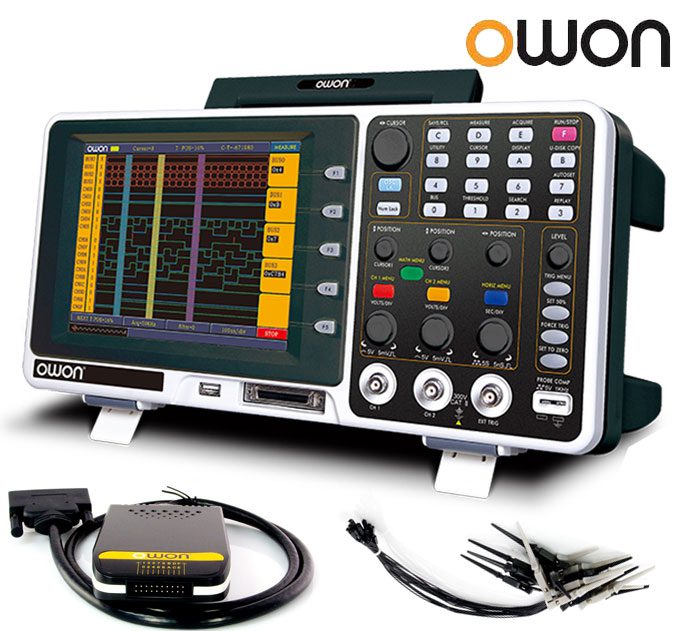

اسیلوسکوپ حافظه دار, لاجیک آنالایزر, MSO-7102TD

۱. اسیلوسکوپ حافظه دار (Digital Storage Oscilloscope – DSO)

• کاربرد:
  ضبط و نمایش سیگنالهای آنالوگ (مثل ولتاژ یا جریان) در زمان واقعی، با قابلیت ذخیرهسازی دادهها برای تحلیل بعدی.
• ویژگیها:
  • نمایش شکل موجهای پیچیده (مثل PWM، سیگنالهای صوتی یا RF).
  • اندازهگیری پارامترهایی مانند فرکانس، دامنه، زمانrise/fall و …
  • مناسب برای تعمیرات تجهیزات الکترونیکی، طراحی مدار یا آزمایشگاههای آموزشی.

۲. لاجیک آنالایزر (Logic Analyzer)

• کاربرد:
  تحلیل سیگنالهای دیجیتال (۰ و ۱) در مدارهای منطقی (مثل میکروکنترلرها یا FPGAها).
• ویژگیها:
  • نمایش همزمان دهها کانال دیجیتال.
  • تشخیص timing issues، نویز یا ارتباطات سریال (UART, SPI, I2C).
  • ابزار اصلی برای عیبیابی مدارهای دیجیتال و توسعه Firmware.

۳. MSO-7102TD (Mixed Signal Oscilloscope)

این مدل از یک اسیلوسکوپ سیگنال مختلط است که ترکیبی از قابلیتهای DSO و لاجیک آنالایزر را دارد:

مشخصات کلیدی:

• ۲ کانال آنالوگ + ۱۶ کانال دیجیتال (برای تحلیل همزمان سیگنالهای آنالوگ و دیجیتال).
• باندیت ۱۰۰ مگاهرتز (مناسب برای بیشتر کاربردهای صنعتی و آموزشی).
• حافظه عمیق (۱۰ مگا نمونه) برای ضبط سیگنالهای طولانیمدت.
• نرخ نمونهبرداری ۱ گیگاسامپل بر ثانیه (برای دقت بالا در تحلیل سیگنالهای سریع).
• قابلیت تریگر پیشرفته (تشخیص لبه، پالس، الگوهای دیجیتال و …).
• خروجی USB و نرمافزار برای انتقال داده به کامپیوتر.

کاربردهای MSO-7102TD:

• عیبیابی مدارهای میکروکنترلری (نظارت بر BUSهای دیجیتال و سیگنالهای آنالوگ).
• آنالیز ارتباطات سریال (مثل SPI، I2C، RS-232).
• بررسی تداخل الکترومغناطیسی (EMI) در مدارهای آنالوگ/دیجیتال.

تفاوت MSO با DSO و لاجیک آنالایزر:

• MSO مانند یک ترکیبی عمل میکند:
  • از یک طرف، سیگنالهای آنالوگ را مانند DSO نشان میدهد.
  • از طرف دیگر، کانالهای دیجیتال را مانند لاجیک آنالایزر ضبط میکند.
  • این امکان را میدهد تا همزمان رفتار مدارهای آنالوگ و دیجیتال را مقایسه کنید (مثال: تأثیر نویز دیجیتال بر سیگنالهای آنالوگ).

نکات مهم برای استفاده از MSO-7102TD:

۱. تنظیم باندیت و نرخ نمونه برداری:

• برای سیگنالهای سریع (مثل کلاکهای بالای ۵۰ مگاهرتز)، از باندیت ۱۰۰ مگاهرتز و نرخ نمونهبرداری حداکثر استفاده کنید.
  ۲. استفاده از کابلهای مخصوص:
• برای کانالهای دیجیتال، از پرابهای مناسب (مثل پرابهای Logic) استفاده کنید تا نویز کمتری وارد شود.
  ۳. نرمافزار تحلیلی:
• از نرمافزارهای همراه (مثل EasyScopeX ) برای ذخیره و تحلیل دادهها استفاده کنید.

اسیلوسکوپ حافظه دار, لاجیک آنالایزر مدل MSO 7102TD یک نوسان نمای دیجیتال 100 مگاهرتز به همراه لاجیک آنالایزر 16 کانال می باشد. اسکوپ دیجیتال 100MHz دو کاناله با لاجیک آنالایزر مدل MSO-7102TD دارای دو قابلیت اسیلوسکوپ و لاجیک آنالایزر است.

پنهای باند کاری این اسیلوسکوپ 100 مگاهرتز و نرخ نمونه برداری آن 1GS/s می باشد. اسکوپ دیجیتال MSO-7102TD حافظه دار بوده و قابلیت ثبت طول موج بطول 2مگا نقطه دارد. همچنین میتوان اسیلوسکوپ دو کاناله MSO-7102TD با صفحه نمایشگر LCD رنگی 8 اینچی را توسط کابل USB به کامپیوتر یا رایانه اتصال داد.

لاجیک آنالالیزر این اسیلوسکوپ قادر به نمایش و تحلیل 16 کانال وروردی با پهنای باند 100 مگا هرتز و سرعت نمونه برداری 1GS/s است. ماکزیمم طول ثبت در هر کانال لاجیک آنالایزر mso-7102td ،چهار مگا میباشد.ازجمله توابعی که اسکوپ دیجیتال می تواند اجرا کند، تابعFFT (Fast Fourier Transform) و اعمال ریاضی مانند +،-،*،/ را می توان نام برد.

اسکوپ حافظه دار 60 مگاهرتز SDS6062E را با گارانتی یک سال و 5 سال خدمات پس از فروش از فروشگاه خرید آنلاین تستا تهیه فرمائید.
